根據柔韌性，拖鏈電纜可分為柔性拖鏈電纜和高柔性拖鏈電纜。常見的柔性拖鏈電纜型號有TRVV、TRVP和TRVSP。

　　柔性拖鏈電纜的特點:

　　(1)拖鏈的理想搭配一般是PVC拖鏈電纜和標準經濟型拖鏈電纜。

　　(2)由于特殊的電纜結構，這種電纜最大的特點是柔韌性好。耐彎曲、耐折疊、耐磨、耐油，用于連續往復運動下的移動。

　　(3)雙絞結構能有效防止相鄰線之間的串音，銅網編織屏蔽能有效防止內外干擾。

　　(4)銅網編織屏蔽電纜還能有效防止內外干擾，保證數據傳輸?shù)姆€(wěn)定性和可靠性。

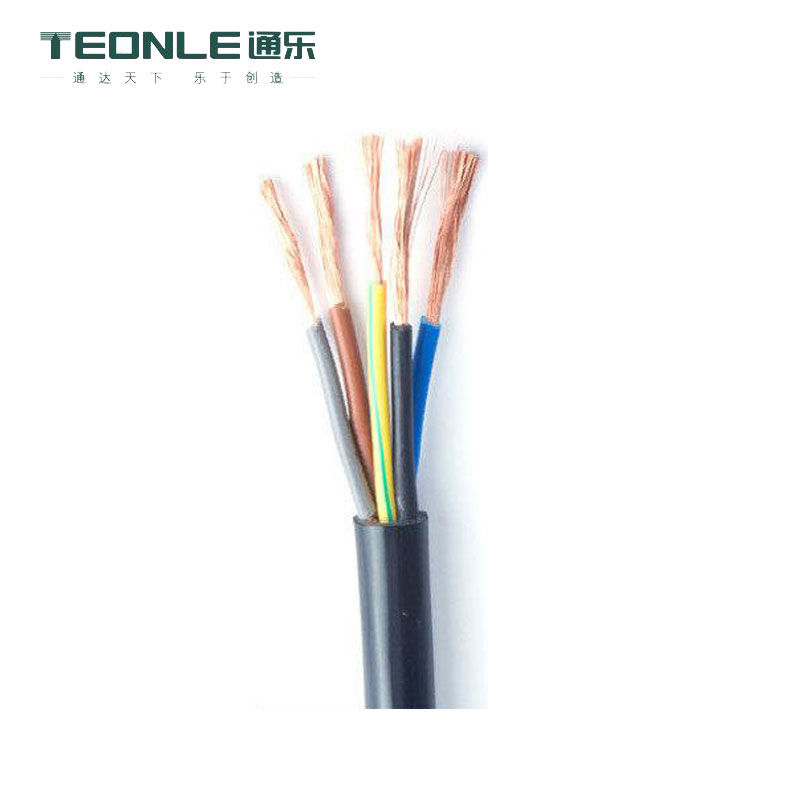

　　柔性拖鏈電纜組成結構:

　　導體:精細無氧裸銅絲，多股絞合，符合VDE0295/IECClass5或Class6標準。

　　絕緣:高強度進口PE材料或改性PVC復合材料，顏色區分(可根據客戶要求定制)

　　填充:多股麻繩填充(不同型號不同);內護套:高強度特種復合護套專用材料(不同型號不同)

　　屏蔽:芯線絞合成對，每對電纜鋁箔覆蓋，銅網編織總屏蔽，編織密度≥70%或85%以上(不同型號不同)

　　柔性拖鏈電纜的選材和工藝

　　隨著數控自動化的高度發達，拖鏈電纜的應用越來越廣泛。在銷售電纜的過程中，也會遇到一些客戶只靠軟字和低價來選擇一些電纜，但最終得不償失。所以究其原因，什么是拖鏈電纜，才是我們需要了解的關鍵。

　　高柔性專用電纜，可跟隨拖鏈來回移動，不易磨損。所以真正的拖鏈電纜是高柔性的，可以隨著拖鏈系統長時間來回移動彎曲。最重要的是對柔軟理解的偏差。我們常說的柔軟，比如RVV、RVVP、RVVSP，也常被稱為柔性軟電纜，但不能代替拖鏈電纜。根本原因是電纜設計選材和制造工藝的區別:

　　導體:柔性TRVV拖鏈電纜常用的導體一般由.01/0.14/0.19mm的多股無氧銅絲制成(大平方拖鏈電纜導體也會采用特殊的分組絞合，保證電纜導體在彎曲使用過程中的斷裂或位移);RVV電纜導體一般由0.2/0.25無氧銅絲制成。TRVV拖鏈電纜從導體上的柔軟性能更好。

　　絕緣:柔性TRVV拖鏈電纜導體一般采用特殊改性彈性體丁晴/汽車材料/TPE/PE等材料，根據不同的使用環境選擇不同的絕緣材料，在保證電纜柔軟的同時，更大程度上提高了電纜在特定使用環境中的性能;RVV電纜絕緣材料一般為普通PVC材料;

　　填料：柔性TRVV拖鏈電纜，可根據使用環境填充凱夫拉纖維等不同的抗拉原件，在保證電纜外觀圓整的同時，最大限度地提高電纜在特定場合的使用性能;RVV電纜填料一般為普通電纜填料，保證電纜外觀圓整;

　　護套:柔性TRVV拖鏈電纜一般采用特殊改性彈性體丁晴作為電纜護套材料，具有柔軟、耐磨、耐候、抗撕裂等基本性能;RVV電纜一般采用普通PVC材料作為電纜護套，性能不同于TRVV拖鏈電纜使用的護套材料。

　　拖鏈電纜的重要使命是在不同的場合和環境下來回移動和彎曲。敷設和安裝電纜時應注意:

　　電纜的鋪設不能扭曲，整個電纜可以用電纜卷筒展開，有時電纜可以根據工作環境的要求懸掛。注意電纜的彎曲半徑。循環往復移動彎曲是拖纜的使命，但彎曲電纜時要注意其最小彎曲半徑。超過這個彎曲半徑將嚴重影響電纜的使用壽命。

　　電纜不能相互接觸。鋪設電纜時，應嚴格注意電纜的鋪設方式和位置，避免電纜相互纏繞和打結。拖鏈斷裂時，需要更換電纜。由于拖鏈在運行過程中斷裂，電纜也會受到很大的拉伸力，對電纜內部的拉伸或損壞是不可避免的。

　　相信大家一定對拖鏈電纜的特點和結構用途,拖鏈電纜的選材工藝有了更深入的了解,上海通樂線纜有限公司專營TRVVSP\TPU\pur、工業網線、TPU彈簧拉伸螺旋線纜、編碼器線纜以及高柔性電纜加工定制等,歡迎咨詢致電合作!
