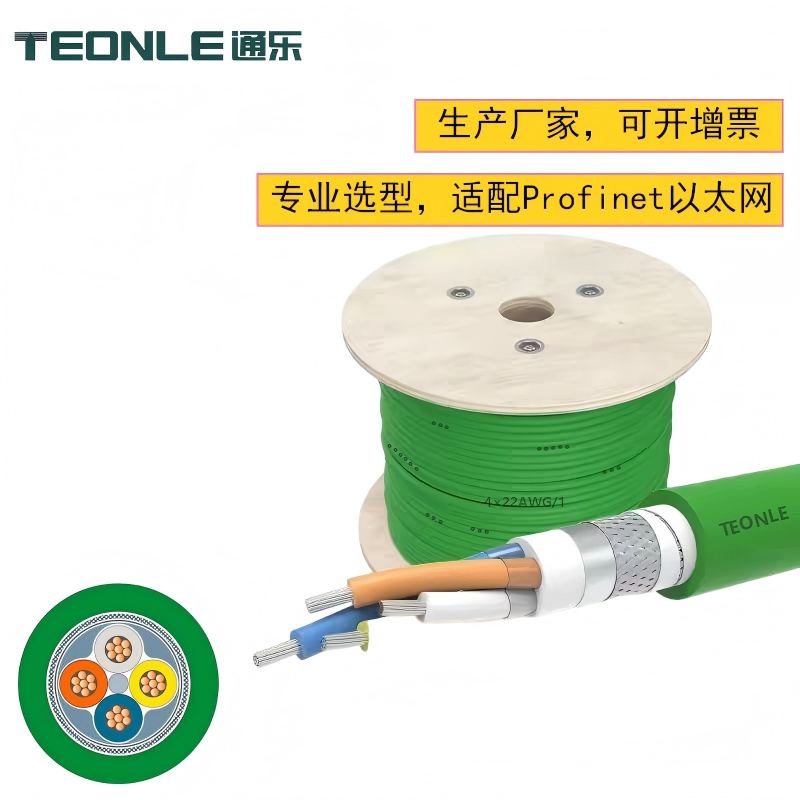

適配西門子 6XV1840-2AH10 是Profinet Type A 級固定安裝電纜，專為工業靜態布線場景設計。實心硬銅導體 + 雙層屏蔽結構，適配控制柜、固定橋架、設備間靜態主干布線，支持百兆高速傳輸與 FC 快速安裝，耐溫 - 20℃~+70℃，是工業自動化固定通訊鏈路的高性價比核心選型。
| 參數類別 | 具體指標 |
|---|---|
| 電纜類型 | Profinet Type A（固定安裝專用） |
| 結構規格 | 4 芯（2×2 對）星絞，SF/UTP 雙層屏蔽，CAT5e 超五類 |
| 導體參數 | 22AWG/0.64mm 實心單股銅，絕緣材質 PE |
| 護套材質 | PVC（綠色 RAL6018），可選 LSZH 低煙無鹵款 |
| 電氣性能 | 10/100Mbps 傳輸，100Ω±5Ω 阻抗，20℃時直流電阻≤60Ω/km |
| 機械性能 | 靜態彎曲半徑 10D（65mm），禁止反復彎折，單段最大長度 100m |
| 環境性能 | 工作溫度 - 20℃~+70℃，安裝溫度≥-20℃，單根阻燃，耐常規工業油污 / 粉塵 |
| 尺寸重量 | 外徑 6.5mm，適配 FC 系列工業接頭 |
核心用于工業靜態固定布線，適配控制柜內部 PLC、交換機、遠程 IO 等設備間主干連接
用于車間固定橋架 / 地溝 / 立柱布線，實現主站 PLC 與現場固定傳感器、伺服、HMI 等設備的通訊
適用于工廠 / 樓宇弱電間固定組網，作為工業以太網主干總線，連接多臺工業交換機及固定終端設備
適配單機設備內部布線，包括專用機床、測試設備內部板卡與模塊的靜態連接
適用場景覆蓋汽車制造、通用機械、化工、倉儲物流等需長期穩定靜態連接的工業環境
高穩定性：采用 22AWG/1 實心單股硬銅導體，信號衰減低、阻抗穩定，長期靜態運行無導體疲勞風險

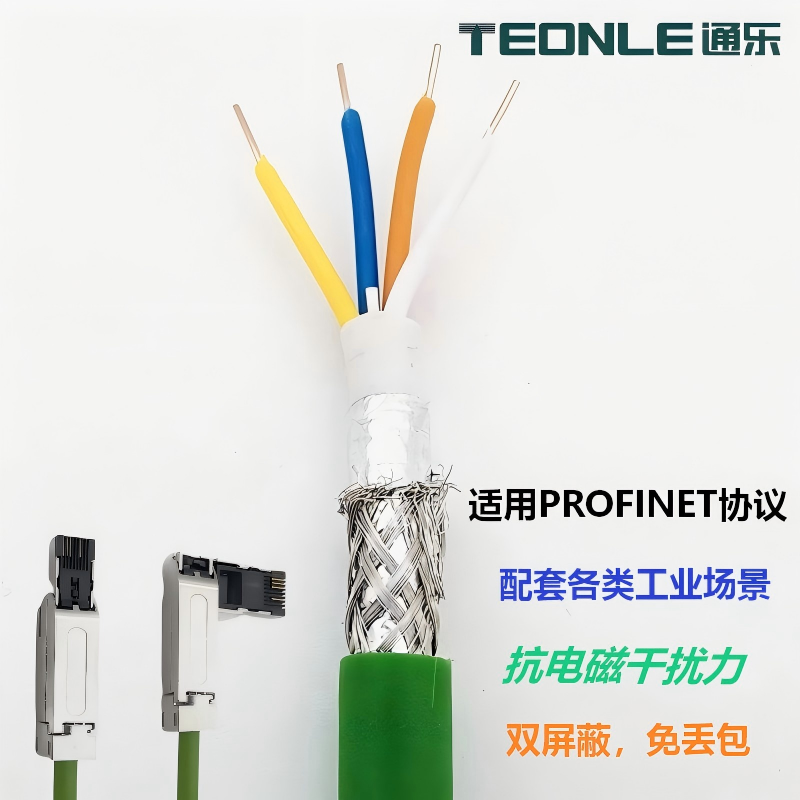

強抗干擾：雙層屏蔽結構（鋁箔 + 鍍錫銅編織），適配變頻器、強電等強電磁干擾工業場景，滿足 EMC 規范
通用易適配：綠色 PVC 護套（可選 LSZH 低煙無鹵款），與 Type C 型電纜外徑一致（6.5mm），接頭完全通用
施工便捷：支持 FC 快速連接工藝，絕緣刺破式觸點設計，無需復雜工具；電纜印刻米制長度，精準裁切
高性價比：PVC 護套成本適配通用場景，滿足 IEC 60332-1 單根阻燃標準，UL/ETL 認證，適配 NEC 法規布線
寬溫適配：工作溫度 - 20℃～+70℃，安裝溫度≥-20℃，適配常規工業環境靜態布線需求
| 參數項目 | 原廠精準參數 |
|---|---|
| 芯線結構 | 4 芯（2 對星絞雙絞線），超 5 類 CAT5e 結構 |

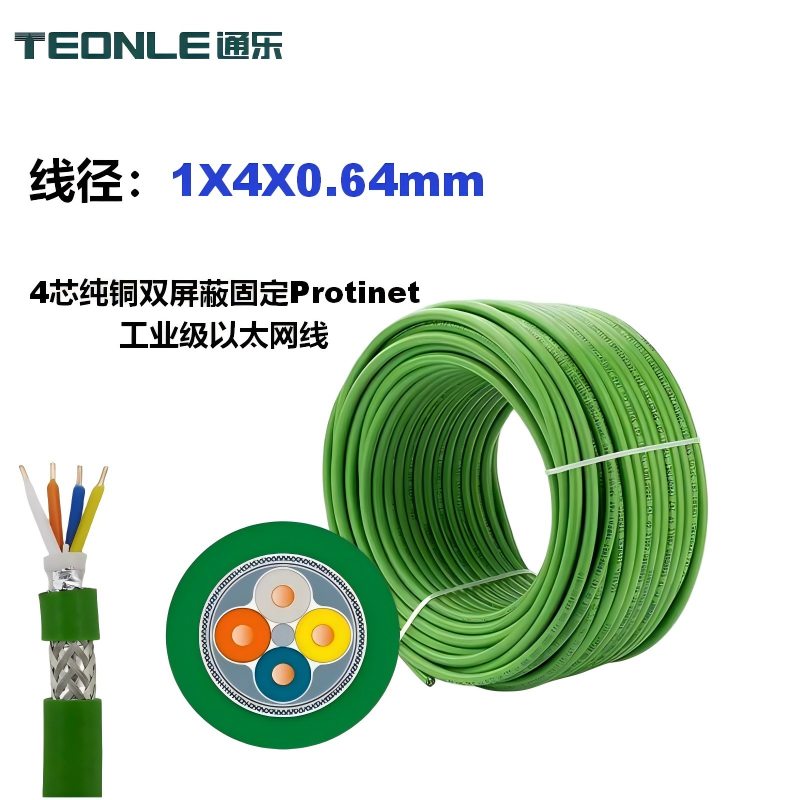

| 導體材質規格 | 單股實心裸銅導體，22AWG 線規，導體直徑 0.64mm |
| 芯線絕緣材質 | 高密度 PE 聚乙烯絕緣 |
| 屏蔽物理結構 | 雙層全屏蔽（鋁箔縱包屏蔽 + 鍍錫銅編織網屏蔽），編織覆蓋率≥85% |
| 內護套材質 | 聚烯烴加固內護套 |
| 外護套材質 | 工業級 PVC 聚氯乙烯，標準綠色（RAL6018） |
| 電纜整體外徑 | 6.5±0.3mm |
| 電纜單位重量 | 56kg/km |
| 靜態最小彎曲半徑 | 10D（D 為電纜外徑，約 65mm），僅一次性安裝彎曲，無往復彎曲壽命 |
| 長期工作環境溫度 | -20℃ ～ +70℃ |
| 安裝施工溫度 | ≥-20℃ |
| 機械最大拉伸拉力 | 100N |
| 阻燃物理等級 | IEC 60332-1 單根垂直阻燃 |
| 耐環境物理特性 | 耐車間常規粉塵、一般工業潮氣、輕微油污；結構剛性強，長期敷設形態穩定 |
